O que é uma topologia de rede?

A topologia de rede descreve o modo como todos os dispositivos estão ligados entre si, bem como se processa a troca de informação entre eles. Ela garante a redução de custos e aumento da eficiência do sistema através da combinação de recursos outrora dispersos. A escolha da topologia mais adequada a um determinado sistema é feita através da análise dos seus objetivos e necessidades. Por vezes, até são utilizadas várias topologias para se conseguir a melhor eficiência ao melhor preço.

Pontos que são considerados como críticos:

• Flexibilidade
• Velocidade
• Segurança

Da mesma forma que não existe "o melhor" computador, não existe "a melhor topolo-gia”. Tudo depende da necessidade e aplicação.

Topologia em estrela:

Uma configuração de rede que utiliza cablagem 10BASE-T (também conhecido como par trançado ou UTP) e um concentrador de dados. Cada item da rede é conectado ao HUB, lembrando o desenho de uma estrela. Na topologia de Estrela Básica, no centro da rede existe um HUB ou Switch, que se conecta através de um cabo flexível fino (cabo 10BASE-T) a cada nó individual. Um das extremidades do cabo é ligado ao co-nector tipo RJ-45 da placa de rede, sendo a outra extremidade ligada ao HUB ou Switch.

Fig.5 – Exemplo da topologia em estrela

Vantagens :

• Cablagem de baixo custo
• Instalação rápida
• Grupos de trabalho comunicam facilmente
• Expansão simples e rápida
• Habilidade de lidar com defeitos da rede sem afetar toda a rede
• Cabeamento 10BASE-T fornece informações de status indicadas pelas luzes no HUB, simplificando a identificação de problemas.

Desvantagens :

• Limitação da distância máxima entre o nó e Hub de 100 metros. Se o ponto de centralização falha, a rede falha.

Topologia em anel:

A topologia em anel consiste em ligações ponto a ponto, pares de dispositivos que, no seu conjunto, formam um ciclo fechado. A informação é transmitida através do anel sob a forma de um pacote de dados que são enviados rotativamente segundo uma direção predefinida. Os mesmos contém a informação sobre o originador da transmis-são o respetivo destinatário, para além da informação propriamente dita. Ao receber o pacote, cada dispositivo analisa a informação do destinatário e ou o retira da rede (é o destinatário) ou o passa ao dispositivo seguinte (não é o destinatário). Com este pro-tocolo de acesso ao meio, a confiabilidade da rede é assegurada, pois cada vez que o pacote é transmitido entre dois dispositivos o sinal é regenerado.

Fig.6 - Exemplo da topologia em anel

Vantagens :

• Velocidade de sinal é de 16 Mbps, mas atualmente, já existe de 100 Mbps
• Passagem dos sinais é realizada sequencialmente entre cada computador
• Acesso idêntico para todos os computadores
• Desempenho uniforme, a despeito de muitos utilizadores

Desvantagens :

• Falha de um computador pode afetar o restante da rede

• Reconfiguração da rede interrompe o funcionamento.

Topologia em malha:

Este tipo de topologia é feito através de uma ligação ponto a ponto entre cada par de computadores da rede, tendo a vantagem de permitir que cada computador disponha de uma linha privilegiada de comunicação com qualquer outro dispositivo da rede. Como existe uma certa redundância de meios de comunicação entre os vários disposi-tivos de rede, mesmo que existam falhas em algumas conexões, é improvável que essas falhas impossibilitem a comunicação entre qualquer dos computadores da rede. Contudo, este tipo de arquitetura pode revelar-se impraticável se for muito grande o número de computadores numa rede local.

Fig.7 - Exemplo da topologia em malha

Vantagens:

• Maior redundância e confiabilidade
• Facilidade de diagnóstico

Desvantagens:

• Instalação dispendiosa

Topologia em barramento:

É uma configuração de rede na qual um cabo coaxial é usado para conectar os com-putadores em série permitindo assim o tráfego de informações na rede. A topologia em barramento, também chamada de Backbone, é uma configuração linear, que conecta todos os computadores da rede em uma única linha ou cabo. Os sinais são transmitidos para toda a população de nós (estações da rede) um após o outro. Um único cabo coaxial é usado para conectar os computadores da rede, podendo este cabo ser tam-bém ligado a um Hub. As ligações são feitas através de cabo com conector BNC.

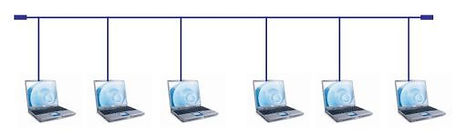

Fig.8 - Exemplo da topologia em barramento ou linear

Vantagens:

• Cabeamento não é muito confiável
• Expansão simples da rede
• Não requer um Hub ou outro equipamento especial

Desvantagens:

• Pelos padrões atuais, a restrição a este tipo de rede limita em 30 o número de conxões;
• O comprimento total da rede não pode ser maior que 185 metros;
• Se a conexão de um nó apresentar defeito, toda a rede é afetada.
